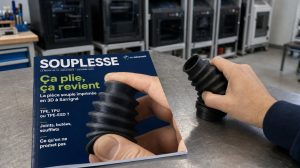

L’impression 3D d’une pièce souple, c’est possible et c’est concret. Avec un élastomère thermoplastique (TPE, dont le TPU fait partie), on fabrique des joints, des butées, des soufflets, des patins ou des manchons qui plient puis reprennent leur forme. À l’atelier TH Industries de Sarrigné, près d’Angers, on choisit la souplesse selon l’usage, on teste une première pièce, et on vous dit franchement quand le moule reste la meilleure option.
Sur l’établi, il y a un joint fendu. Il vient d’une machine qui tourne encore. Le fabricant ne le fait plus, et personne ne sait vraiment en quoi il était fait.
La question arrive souvent sous cette forme : « Vous faites aussi le souple ? ». Beaucoup pensent que l’impression 3D, c’est du plastique dur, et que tout ce qui plie doit passer par un moule.
Ce n’est plus vrai. L’impression 3D d’une pièce souple fait partie du quotidien de notre atelier de Sarrigné. Voici ce qu’on peut fabriquer, en quelle matière, et où sont les vraies limites.

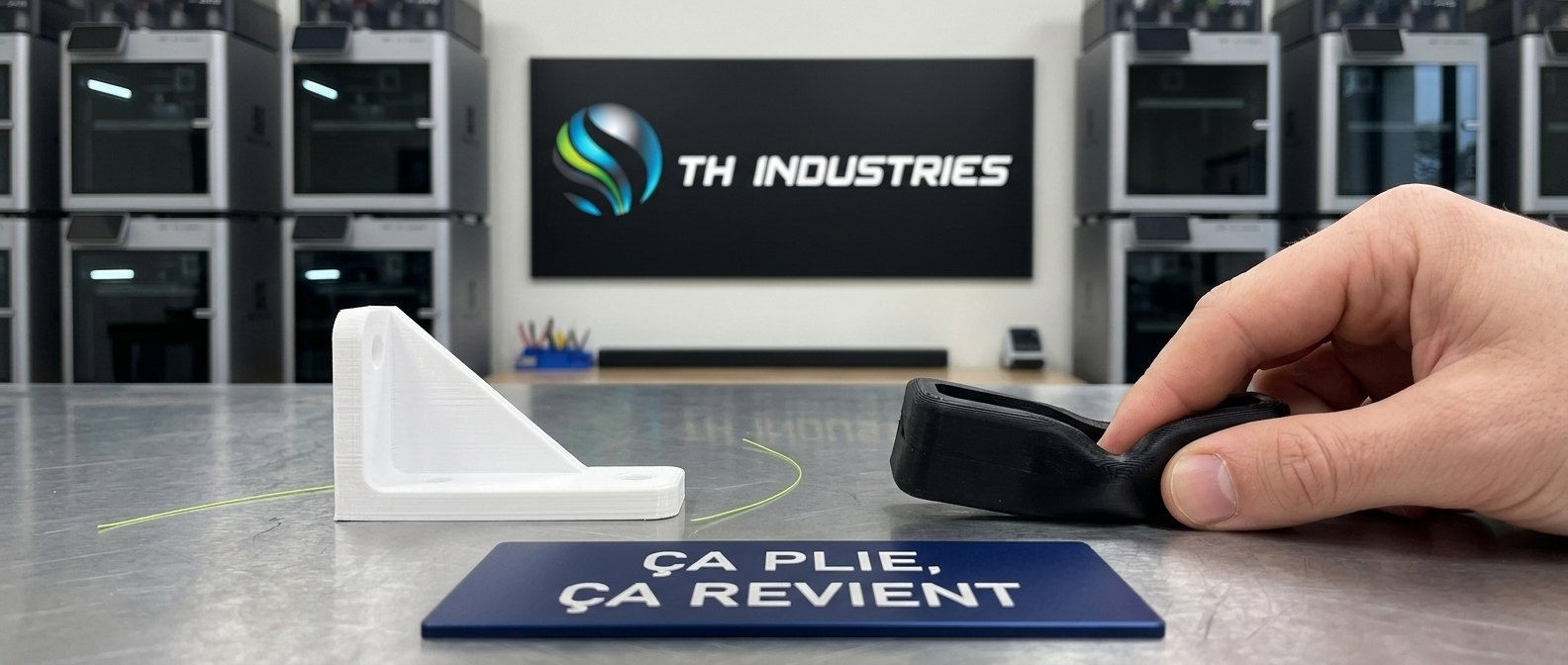

Peut-on vraiment imprimer en 3D une pièce souple ?
Oui. Une imprimante FDM peut déposer un filament élastomère, le TPE, couche après couche. La pièce obtenue plie, s’écrase et revient à sa forme. Elle n’a pas le comportement d’un caoutchouc moulé, mais pour un joint, une butée ou un soufflet, elle fait le travail.
Le principe ne change pas par rapport à une pièce rigide. La machine chauffe le filament, le dépose en fines couches, et la pièce monte. Ce qui change, c’est la matière elle-même. Un élastomère thermoplastique est mou, élastique, et il se laisse moins guider qu’un PLA ou un PETG.
C’est pour ça que le souple ne s’improvise pas. Le filament doit être poussé doucement, sans être comprimé dans la tête d’impression. La vitesse descend. Les réglages se font matière par matière. Sur une machine mal réglée, un filament souple se tord, bourre, et la pièce sort ratée.
Ce qu’on gagne en retour, c’est la liberté de forme. Une lèvre d’étanchéité, un soufflet à plis serrés, une butée creuse, un pied antidérapant : tout cela s’imprime sans outillage. Pas de moule à faire usiner, pas de quantité minimale.
Et la souplesse se règle aussi par la géométrie. Une pièce pleine est plus ferme qu’une pièce dont l’intérieur est rempli à moitié. Une paroi fine plie plus vite qu’une paroi épaisse. Deux pièces dans la même matière peuvent donc avoir un ressenti très différent sous le doigt.

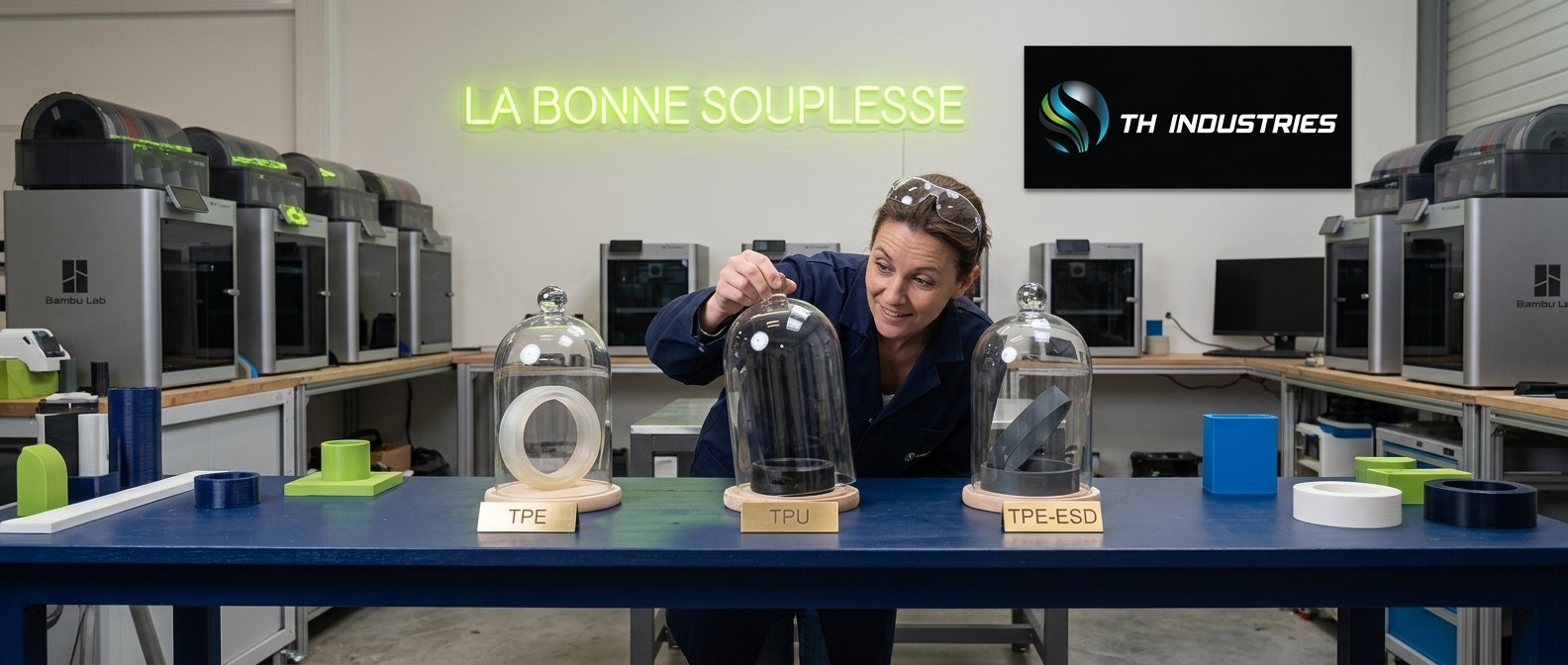

TPE, TPU, TPE-ESD : quelle matière souple choisir ?
Le TPE, ou élastomère thermoplastique, est la grande famille des matières souples imprimables. Le TPU en est la version la plus courante en FDM, appréciée pour sa résistance à l’abrasion. Le TPE-ESD ajoute la dissipation des charges électrostatiques, pour les pièces au contact de l’électronique.
Les noms se mélangent souvent, alors posons les choses. TPE est le nom de la famille. TPU, polyuréthane thermoplastique, est un membre de cette famille, très utilisé en impression 3D parce qu’il encaisse bien les frottements et les flexions répétées.
La souplesse se mesure en dureté Shore A. Plus le chiffre est bas, plus la matière est souple. Quand un client nous demande « du TPU 95 », il parle de cette échelle : une matière souple, mais qui tient sa forme. Plus bas sur l’échelle, on se rapproche d’un ressenti de gomme. Le magazine 3Dnatives a publié un comparatif clair entre TPE et TPU si vous voulez creuser l’échelle Shore.
Le TPE-ESD, lui, répond à un besoin précis. Une pièce souple qui touche une carte électronique ne doit pas accumuler de charge statique. On l’a détaillé dans notre article sur l’impression 3D ESD pour les boîtiers électroniques : le TPE-ESD est la version souple de cette famille.
Notre conseil, après 14 ans à imprimer pour l’industrie : ne partez pas du nom de la matière. Partez de ce que la pièce doit faire. Écraser, frotter, protéger, isoler, amortir : c’est l’usage qui choisit la dureté, et la dureté qui choisit le filament.

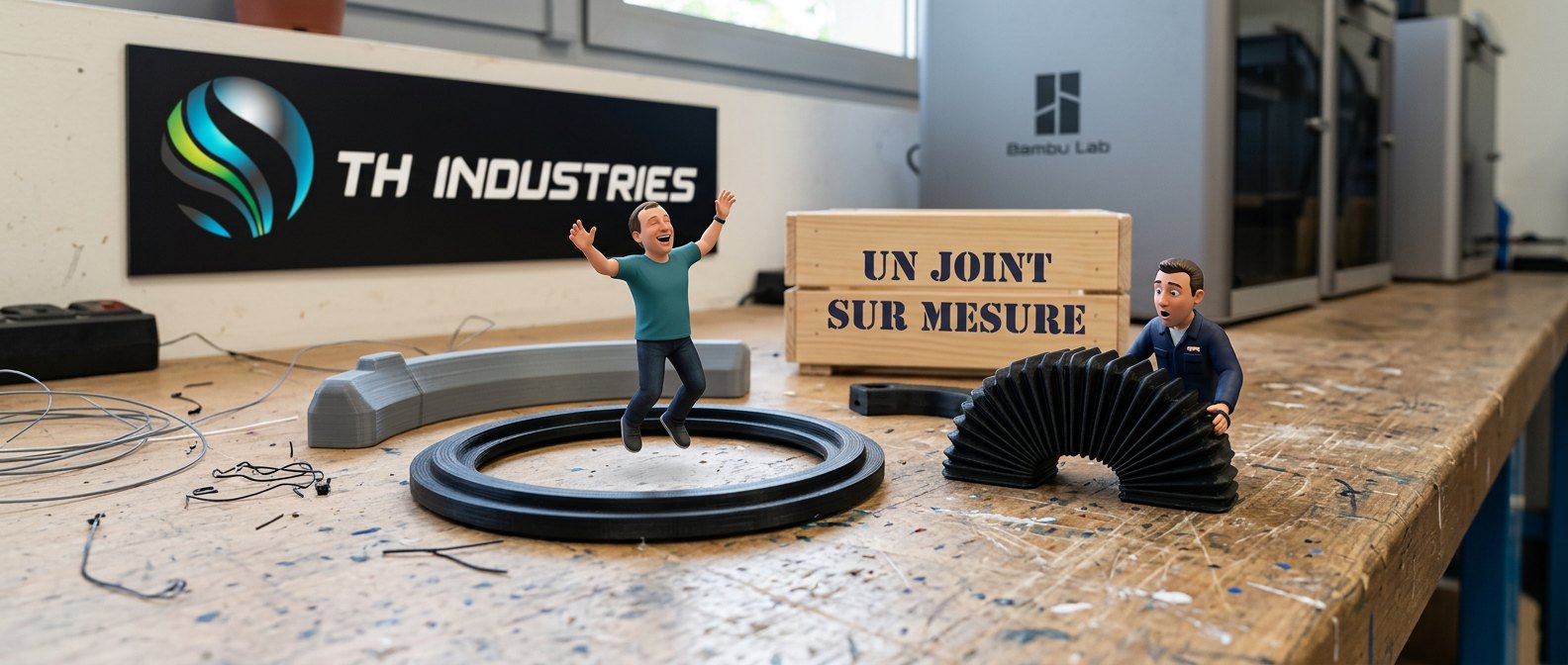

Joints, butées, soufflets : à quoi sert une pièce souple imprimée ?
Une pièce souple imprimée en 3D sert là où il faut amortir, protéger, étanchéifier en statique ou absorber un mouvement. Joints de capot, butées de fin de course, soufflets de protection, patins antivibration, manchons de préhension et embouts sont les cas les plus fréquents.
Voici les usages qu’on rencontre le plus souvent, et ce qu’on regarde en premier pour chacun.
Impression 3D pièce souple : ce qu’on regarde selon l’usage
| Pièce souple | Ce qu’elle doit faire | Ce qu’on regarde en premier |
|---|---|---|
| Joint de capot ou de couvercle | Fermer, protéger de la poussière et des projections | L’écrasement prévu et la forme de la gorge qui le reçoit |
| Butée de fin de course | Encaisser un choc répété sans marquer | La dureté et l’épaisseur utile |
| Soufflet de protection | Suivre un mouvement en protégeant une tige ou un axe | Le nombre de plis et l’épaisseur des parois |
| Patin ou pied antivibration | Absorber les vibrations, ne pas glisser | La surface d’appui et le remplissage intérieur |
| Manchon, poignée, embout | Offrir une bonne prise, protéger une arête | Le confort au toucher et le serrage sur la pièce rigide |
Prenons un cas typique. Un bureau d’études conçoit un boîtier qui doit protéger un capteur de la poussière. Le boîtier est rigide, en PETG. Il lui manque un joint de couvercle aux cotes exactes, introuvable dans les catalogues.
Ce joint, on peut l’imprimer en TPE dans les cotes du couvercle, le tester en place, puis l’ajuster. Le boîtier et le joint sortent du même atelier, avec un seul interlocuteur. C’est souvent là que le souple fait gagner le plus de temps.
Autre situation fréquente : la pièce de rechange. Un soufflet ou un joint d’une machine ancienne n’est plus fabriqué. Si vous avez l’original, même abîmé, on peut le relever et le refaire. C’est le même raisonnement que pour une pièce détachée introuvable, avec une matière souple.

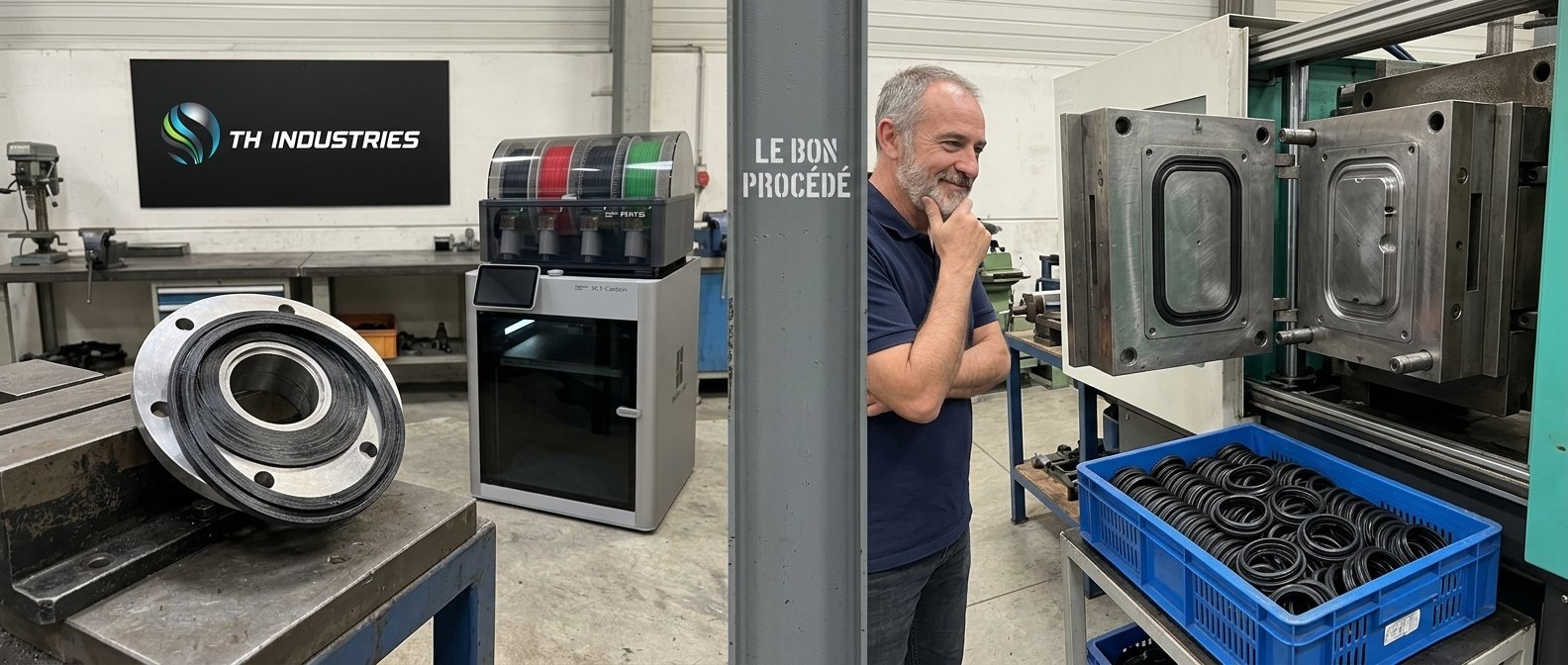

Ce qu’une pièce souple imprimée ne fera pas
Une pièce souple imprimée en FDM n’est pas un caoutchouc moulé. Elle convient mal à l’étanchéité sous pression, aux grandes séries de plusieurs milliers de pièces et aux usages qui exigent une certification de matière. Pour ces cas, on vous le dit dès le départ.
Une pièce imprimée est faite de couches. Entre deux couches, la liaison est bonne, mais elle n’est pas parfaite au sens d’une pièce moulée d’un seul bloc. Pour un joint qui retient la poussière, c’est sans conséquence. Pour un joint qui doit tenir un fluide sous pression, c’est une autre histoire.
La quantité compte aussi. Pour quelques pièces ou une petite série, l’impression 3D est imbattable : pas de moule, pas d’attente. Pour des milliers de joints identiques, le moulage reprend l’avantage. On a fait le point sur ce choix dans notre article injection plastique ou impression 3D.
Enfin, certains secteurs exigent une matière certifiée pour un contact alimentaire ou médical. Dans ce cas, on ne promet rien sans avoir vérifié la matière et son usage précis avec vous.
Dire non à une mauvaise application, ça fait aussi partie du métier. Beaucoup d’ateliers ont les mêmes machines. Savoir où elles s’arrêtent, c’est ce qui vous évite une pièce qui fuit le jour où elle compte.

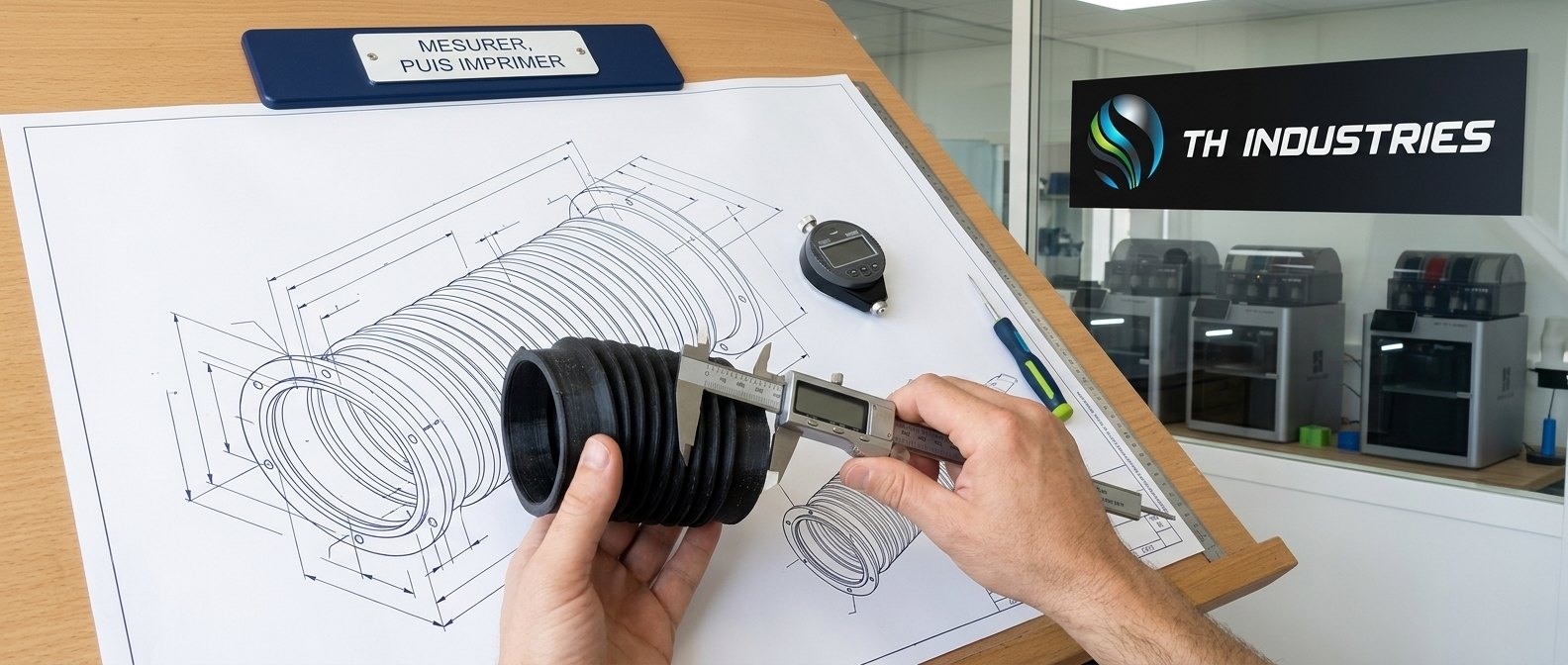

Impression 3D pièce souple : comment se passe un projet à l’atelier
Un projet de pièce souple suit cinq étapes : l’usage, la matière, le fichier, une première pièce d’essai, puis la production. La première pièce sert à valider le ressenti et le montage avant de lancer la quantité.
Impression 3D pièce souple : les 5 étapes à l’atelier
- L’usage. Vous nous dites ce que la pièce doit faire : écraser, amortir, protéger, et dans quel environnement elle travaille.
- La matière. On choisit la famille et la dureté adaptées, parmi plus de 40 matériaux disponibles à l’atelier.
- Le fichier. Vous avez un fichier 3D, on le vérifie. Vous n’en avez pas, notre service de conception et modélisation 3D le dessine avec vous, à partir d’un plan, d’une pièce ou de photos cotées.
- La pièce d’essai. On imprime une première pièce. Vous la montez, vous la pressez, vous nous dites. On ajuste la dureté, l’épaisseur ou le remplissage si besoin.
- La production. Une fois validée, la pièce part en unitaire ou en petite série, avec un délai de 24 à 48 heures selon le volume.
L’étape qui fait la différence, c’est la quatrième. Une pièce souple se juge au toucher et au montage, pas à l’écran. Un joint trop ferme force le couvercle. Trop mou, il ne retient rien. La pièce d’essai règle ça avant que vous en commandiez cinquante.
« Il y a une pâte, quelque chose derrière qui fait la différence. »
Dominique Droniou, fondateur de TH Industries
Dans notre atelier, près de cinquante machines tournent en parallèle. Si votre projet mélange une coque rigide et un joint souple, les deux pièces avancent en même temps, sans que l’une attende l’autre.
Une pièce souple à fabriquer ? On en parle.
Un joint à refaire, un soufflet qui n’existe plus, une butée à adapter à votre machine ? Une photo ou un plan suffisent pour démarrer.
Envoyez-nous votre fichier, on vous dit ce qu’on peut faire. Et si la pièce souple n’est pas la bonne réponse pour votre usage, on vous le dit aussi.
Un projet en tête ? On en parle.
TH Industries, 7 rue de la Paillette, 49800 Sarrigné, près d’Angers
(+33) 06 95 87 61 58 · contact@thindustries.fr
Impression 3D pièce souple : pour aller plus loin

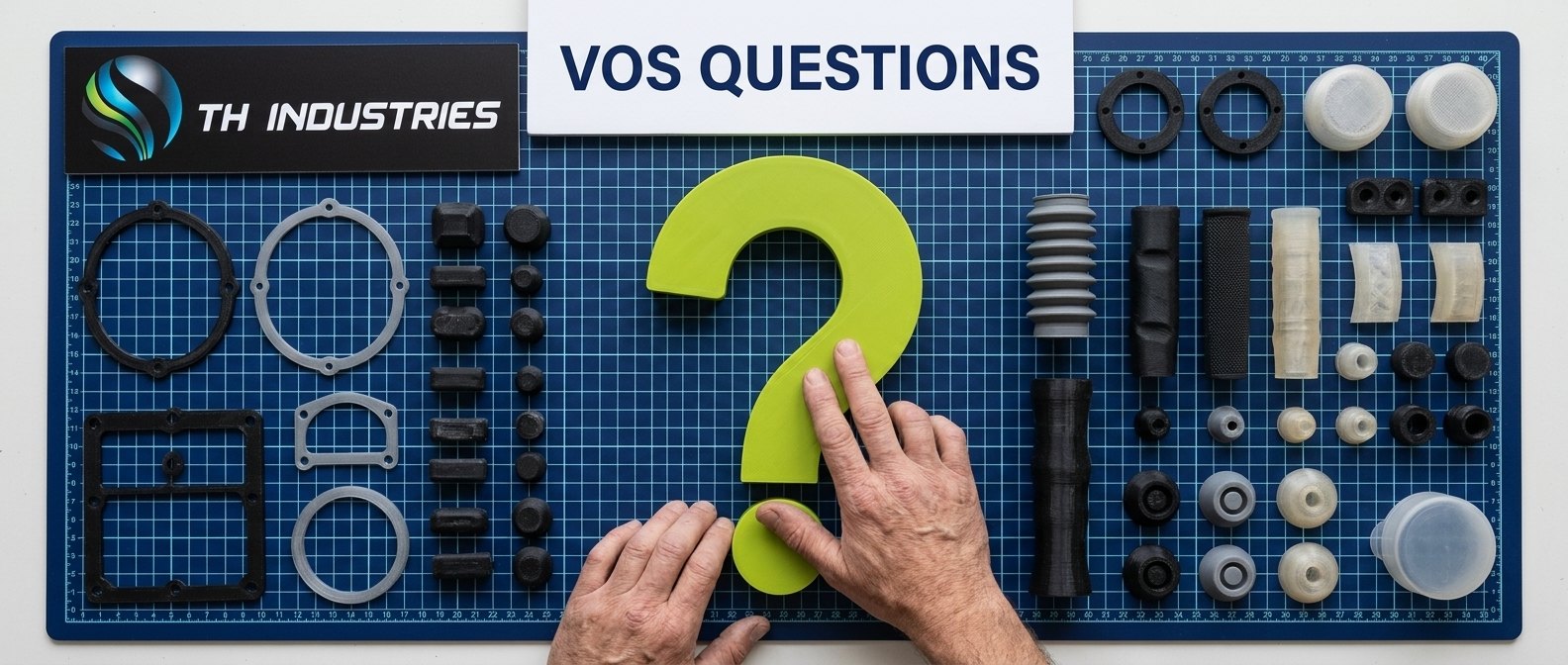

Questions fréquentes sur l’impression 3D de pièces souples
Quelle matière utiliser pour imprimer une pièce souple en 3D ?
Pour une pièce souple, on imprime un élastomère thermoplastique, ou TPE. Le TPU, de la même famille, résiste bien à l’abrasion et aux flexions répétées. Pour une pièce au contact de l’électronique, le TPE-ESD dissipe les charges statiques. Le choix final dépend de l’usage et de la dureté voulue.
Un joint imprimé en 3D est-il étanche ?
Un joint imprimé en TPE protège très bien de la poussière et des projections en usage statique. Pour retenir un fluide sous pression, on reste prudents : la structure en couches n’offre pas la même garantie qu’un joint moulé. On en discute avec vous avant de lancer la pièce, au cas par cas.
Peut-on refaire un joint ou un soufflet qui n’est plus fabriqué ?
Oui, c’est une demande fréquente. Si vous avez la pièce d’origine, même abîmée, on la relève et on la redessine. Sinon, un plan ou des photos cotées suffisent souvent pour démarrer. On imprime ensuite une pièce d’essai à monter sur votre machine avant de produire.
Combien de temps faut-il pour fabriquer une pièce souple ?
Une fois le fichier validé, une pièce unitaire ou une petite série sort généralement en 24 à 48 heures selon le volume. Le souple s’imprime plus lentement qu’un matériau rigide, mais nos machines tournent en parallèle. Le délai exact vous est donné avec le devis, sans surprise.
Peut-on combiner une partie rigide et une partie souple ?
Oui. Le plus simple est souvent de fabriquer deux pièces, une rigide et une souple, conçues pour s’assembler par emboîtement ou serrage. On adapte les jeux d’assemblage à la souplesse de la matière. Les deux pièces sortent du même atelier, avec un seul interlocuteur du fichier à la livraison.
