Impression 3D ESD : bien choisir le matériau de votre boîtier électronique, et qui le fabrique

Le fichier arrive un mardi matin dans notre atelier de Sarrigné. Un boîtier pour une carte électronique, avec une ligne en bas du courriel : « il faut que ce soit ESD, mais je ne sais pas lequel ». On voit ce message passer toutes les semaines. Le bureau d’études sait ce qu’il doit protéger. Il ne sait pas encore avec quoi. C’est exactement là qu’on entre en jeu, avec quatre matériaux ESD qu’on connaît bien et une méthode simple pour choisir.

Parce qu’un boîtier électronique n’est pas un boîtier comme les autres. Il protège une carte, des composants, parfois des mois de développement. Un plastique classique fait la forme. Un plastique ESD fait la forme et le travail invisible : évacuer les charges avant qu’elles ne fassent des dégâts. La question n’est donc pas « ESD ou pas ». La question, c’est « lequel, pour quelle pièce, et qui me la fabrique ». Voici comment on y répond chez TH Industries, en impression 3D ESD FDM, depuis 14 ans.

Qu’est-ce qu’une pièce ESD, et pourquoi votre boîtier électronique en a besoin ?

ESD signifie « electrostatic discharge », soit décharge électrostatique en français. Une pièce ESD est imprimée dans un matériau qui laisse les charges s’écouler doucement vers la masse, au lieu de les accumuler puis de les libérer d’un coup sur un composant. Pour un boîtier, un support de carte ou un plateau de transport, c’est la différence entre protéger et exposer.

Le phénomène est banal. Vous marchez sur un sol, vous frottez une pièce contre une autre, vous manipulez un emballage. Votre corps ou l’objet se charge. Vous ne sentez rien. Le composant, lui, peut le sentir. La norme internationale IEC 61340-5-1, dont le guide d’application est publié par l’AFNOR, organise la protection des dispositifs électroniques sensibles dès 100 V en modèle corps humain (HBM) selon le modèle du corps humain. Cent volts, c’est bien en dessous de ce qu’une personne accumule en traversant une pièce.

Un plastique d’impression classique isole. Il garde la charge en surface et attend l’occasion de la lâcher. Un plastique ESD est formulé pour devenir dissipatif : la charge s’écoule de façon progressive et contrôlée. C’est cette nuance qui fait qu’un boîtier « normal » et un boîtier ESD se ressemblent à l’œil, et ne se comportent pas du tout pareil sur une ligne d’assemblage.

Trois mots à garder en tête pour la suite.

Chez TH Industries, ces demandes viennent des bureaux d’études, des lignes d’assemblage et des ateliers de maintenance, d’Angers et de bien plus loin. Boîtiers, supports de cartes, gabarits de test, plateaux de manutention, poignées d’outillage : dès qu’une pièce touche ou entoure de l’électronique sensible, la question ESD se pose.

PC-ESD, TPE-ESD, ABS-ESD ou PETG-ESD : lequel choisir pour votre boîtier ?

Deux questions tranchent presque tout. Votre pièce chauffe-t-elle ? Prenez le PC-ESD. Doit-elle plier, amortir ou épouser une forme ? Prenez le TPE-ESD. Ni l’un ni l’autre ? L’ABS-ESD ou le PETG-ESD font le travail au quotidien. C’est la famille complète, et on la connaît bien dans notre atelier.

Dans notre atelier, on raisonne par usage. Le matériau qui tient la température, c’est le PC-ESD. Le souple, c’est le TPE-ESD. Pour un usage courant, l’ABS-ESD ou le PETG-ESD. Dominique Droniou, fondateur de TH Industries, le dit simplement : « Toute la famille ESD, on la connaît bien. »

Le PC-ESD, on le sort quand le boîtier vit à côté de quelque chose qui chauffe. Une alimentation, un composant de puissance, un moteur. Dans ce cas, le matériau standard n’est pas le bon choix, et ce n’est pas le sujet de le forcer.

Le TPE-ESD, c’est le souple de la famille. Il sert là où une pièce rigide casserait ou rayerait : un patin sous un boîtier, une protection autour d’un connecteur, une poignée qui doit rester en main. Il évacue les charges tout en gardant sa souplesse.

L’ABS-ESD et le PETG-ESD couvrent tout le reste. Le boîtier du quotidien, le support de carte, le plateau qui passe de poste en poste. Quand rien ne chauffe et que rien ne plie, ce sont eux qu’on met en machine.

Et si vous ne savez pas ? Dites-le nous tel quel. Décrivez la pièce, son environnement, ce qu’elle protège. On regarde ensemble, c’est notre travail. Dominique le dit souvent à l’atelier : « Ça ne sert à rien de stresser, ça ne fait pas avancer le monde plus. » Le choix du matériau se règle en une conversation, pas en trois nuits blanches.

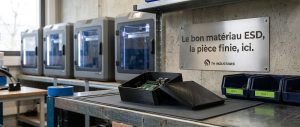

Impression 3D ESD : comment on passe du matériau à la pièce finie dans notre atelier

Le choix du matériau, c’est le début. La pièce finie, c’est ce que vous recevez. Entre les deux, il y a une méthode qu’on applique de la même façon pour une pièce unitaire, un prototype ou une série, sur notre parc de 43 à 50 machines FDM à Sarrigné.

1. Lecture du fichier ou du besoin. Un fichier propre, on le passe en revue : géométrie, épaisseurs, zones fragiles. Pas de fichier, on part de votre description et on dessine avec vous.
2. Choix du matériau ESD. Les deux questions vues plus haut, température et souplesse, tranchent entre PC-ESD, TPE-ESD, ABS-ESD et PETG-ESD.
3. Impression sur machine à carter fermé. Nos Bambu Lab fermées et nos autres machines à enceinte gardent une température stable pendant l’impression, ce qui compte avec ces matériaux techniques.
4. Finition et contrôle. Retrait des supports, contrôle visuel et dimensionnel, finition selon votre demande. Une pièce ESD doit être propre comme n’importe quelle autre pièce technique.
5. Expédition en 24 à 48 h. La pièce part de Sarrigné, en unitaire ou en série, avec le même soin.

Ce qui fait la différence, ce n’est pas le nom du matériau sur la bobine. C’est ce qu’on fait avec. Quatorze ans à imprimer plus de 40 matériaux, du PLA décoratif au PEEK certifié, ça apprend à lire une pièce avant même de lancer la machine. On sait où un boîtier va se fissurer, où un support va fléchir, où une paroi va poser problème.

Et pour les grandes pièces ? Un support de carte pour une armoire, un plateau qui traverse une ligne complète, une protection de grande taille : notre atelier va jusqu’à 1 m³ sur la T1000. Le matériau ESD s’adapte au format, pas l’inverse.

Vous voulez voir les formats et les délais qu’on tient au quotidien ? Notre article sur la production en série en 24 à 48 h montre comment on organise le parc.

Quelles erreurs de conception font rater un boîtier ESD ?

La plupart des boîtiers ESD qui posent problème ne ratent pas à cause du matériau. Ils ratent à cause d’un détail de conception qui n’a pas été pensé pour ce matériau. Voici les quatre qu’on voit le plus souvent passer dans notre atelier.

1. Choisir le matériau avant de connaître la température de service. Un boîtier standard posé contre une alimentation qui chauffe, c’est une déformation garantie. La question de la température vient avant le choix, jamais après.
2. Oublier le chemin vers la masse. Une pièce dissipative évacue les charges à condition d’avoir un endroit où les envoyer. Un boîtier ESD posé sur un support isolant, sans contact avec la masse, ne fait pas son travail. Pensez au boîtier dans son ensemble, pas tout seul.
3. Mélanger ESD et non-ESD dans le même assemblage sans y penser. Un capot ESD sur un fond classique, une vis plastique isolante au milieu, un patin standard sous une pièce dissipative. Chaque élément qui touche la carte ou son environnement mérite la question.
4. Dessiner des parois trop fines pour la pièce. Un boîtier n’a pas à être lourd. Il doit être cohérent avec sa fonction, ses fixations et son matériau. On vérifie les épaisseurs à réception, et on vous le dit avant d’imprimer.

Ces erreurs ne sont pas propres à l’ESD. Elles rejoignent les cinq erreurs de conception qu’on voit passer chaque semaine, et elles se corrigent presque toutes avant la première impression. Encore faut-il qu’on en parle.

C’est pour ça qu’on préfère un courriel de trois lignes avant un fichier parfait. « Voilà la pièce, voilà où elle vit, voilà ce qu’elle protège. » Avec ça, on voit tout de suite laquelle des quatre erreurs vous guette, et on l’évite ensemble.

Qui fabrique la pièce finie, et en combien de temps ?

Notre atelier, à Sarrigné, près d’Angers. Pas une plateforme, pas un revendeur de bobines : un atelier qui imprime la pièce, la finit, la contrôle et vous l’envoie. En unitaire, en prototype ou en série, en 24 à 48 h pour la plupart des pièces. C’est ce qu’on fait depuis 2013, et c’est ce qu’on fait pour l’ESD comme pour le reste.

Beaucoup d’ateliers proposent un ou deux matériaux ESD. Chez TH Industries, on couvre la famille complète, du rigide au souple, du courant au résistant à la température. C’est ce qui permet de choisir le bon matériau au lieu de faire avec celui qu’on a en stock.

Et puis il y a le cas qu’on rencontre de plus en plus : vous avez un besoin, mais pas encore de fichier 3D. Un boîtier à dessiner autour d’une carte existante. Un support à créer pour un banc de test. Dites-le nous. La conception et la modélisation, c’est le dessin qui précède nos 4 piliers de production, et on le fait avec vous, en partant de la carte, des cotes et de l’usage. Vous gardez la main sur le fichier, on garde la main sur la fabrication.

Un projet en tête ? On en parle. Envoyez-nous votre fichier, ou simplement la description de la pièce, à contact@thindustries.fr. On vous dit ce qu’on peut faire, et on vous répond avec un devis en 24 h.

Foire aux questions

Source
1. AFNOR Éditions, IEC TR 61340-5-2:2018, Protection des dispositifs électroniques contre les phénomènes électrostatiques, guide d’utilisation (en vigueur, consulté le 7 septembre 2026).

Mis à jour en septembre 2026.
